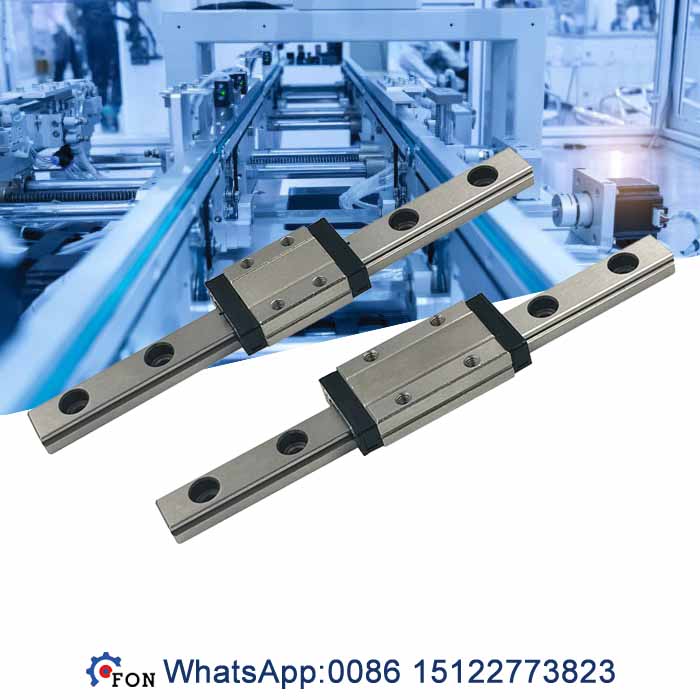

1. Pequeno e leve, adequado para equipamentos em miniatura.
2. Todos os materiais para o bloco e trilho, incluindo esferas rolantes e retentores de esferas, são de aço inoxidável de grau especial para fins anticorrosivos.
3. O design de contato do arco gótico pode suportar cargas de todas as direções e oferece alta rigidez e alta precisão.
4. As esferas de aço serão mantidas no lugar por um retentor em miniatura para evitar que caiam mesmo quando os blocos forem removidos.
5. Tipos intercambiáveis estão disponíveis em certos graus de precisão.
A série MGN/MGW está disponível para várias aplicações, como equipamentos semicondutores, equipamentos PCB/IC, medicina, robótica, equipamentos de medição, equipamentos de automação e outras máquinas deslizantes em miniatura.

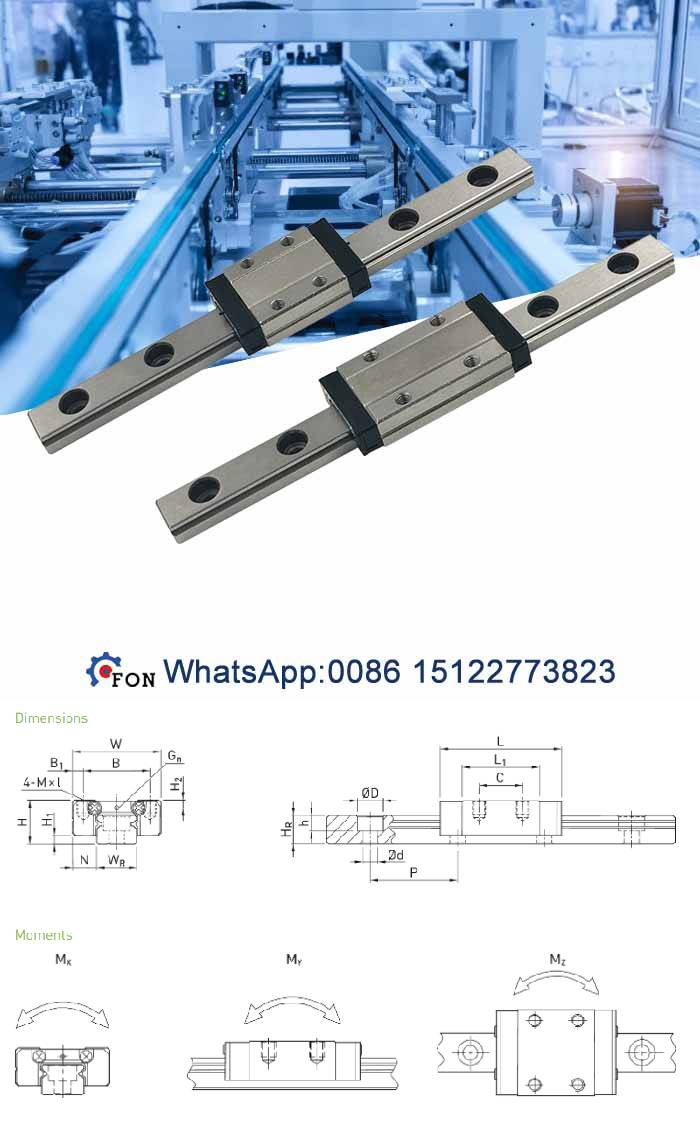

| H | Altura total | 10 | mm |
| H1 | 2 | mm | |
| N | 5.5 | mm | |
| W | Ancho de bloque | 20 | mm |
| B | 15 | mm | |
| B1 | 2.5 | mm | |
| C | 10 | ||
| L1 | 18.9 | mm | |
| L | Longitud del bloque | 28.9 | mm |
| Gn | Ø1.4 | ||
| M | M3 | mm | |
| l | 3 | mm | |
| H2 | 1.8 | mm | |
| Masa | 0.02 | kg |
| H | Altura total | 10 | mm |
| H1 | 2 | mm | |
| N | 5.5 | mm | |
| W | Ancho de bloque | 20 | mm |
| B | 15 | mm | |
| B1 | 2.5 | mm | |
| C | 16 | ||
| L1 | 29.9 | mm | |
| L | Longitud del bloque | 39.9 | mm |
| Gn | Ø1.4 | ||
| M | M3 | mm | |
| l | 3 | mm | |
| H2 | 1.8 | mm | |
| Masa | 0.03 | kg |
